试验专栏 | 泛亚体育试验DynaAnalyzeExpert助你预测材料寿命（三）P-S-N曲线

上一期文章利用泛亚体育试验DynaAnalyzeExpert测试软件，绘制了35根钢质棒材在失效概率P=50%条件下的S-N（应力-寿命）曲线：试验专栏 | 泛亚体育试验DynaAnalyzeExpert助你预测材料寿命（二）S-N曲线。

本期将解答前文的问题，并继续使用泛亚体育试验DynaAnalyzeExpert测试软件，完成35根钢质棒材的P-S-N（失效概率-应力-疲劳寿命）曲线绘制。

为什么常规S-N曲线几乎难以直接应用于实际生产？

因为材料在实际服役工况中并不严格遵循“平均值”运行。材料的加工状态差异及内部组织不均匀性，均会对最终疲劳寿命产生显著影响。因此，为实现材料疲劳寿命在实际生产中的工程应用，需将失效概率P与置信度（1-α）同时纳入曲线体系，构建P-S-N（失效概率-应力-疲劳寿命）曲线。

S-N曲线回答的是“材料在平均意义上能持续多久”；而P-S-N曲线不仅给出“材料在给定可靠度下至少能持续多久”，还明确了各疲劳寿命值所对应的发生概率，是从实验室数据走向工程图纸与设计规范的关键依据。

本期引入“置信度（1-α）”概念。

1.置信度（1-α）：与统计偏差区间相对应的概率值1-α，即描述“试验结果可信性”的参数，数值越高，表明试验结果越可靠，常用取值为50%、90%、95%。——GB/T 24176-2009

泛亚体育继续采用泛亚体育试验DynaAnalyzeExpert试验软件以及第一期文章中获得的试验数据绘制P-S-N曲线。

步骤一：成组法试验数据处理

上期文章已获得失效概率P=50%时的S-N曲线。在实际计算中，通过选取不同的失效概率P与置信度（1-α），依据GB/T 24176-2009附录B中对应的不同概率下的正态分布单侧误差限系数，代入相关公式，经复杂计算可获得不同失效概率下的S-N曲线。

而借助DynaAnalyzeExpert“正态分布分析”模块，用户无需手动计算，即可基于试验数据一键生成不同失效概率P下的S-N曲线族，并以图表形式直观呈现。

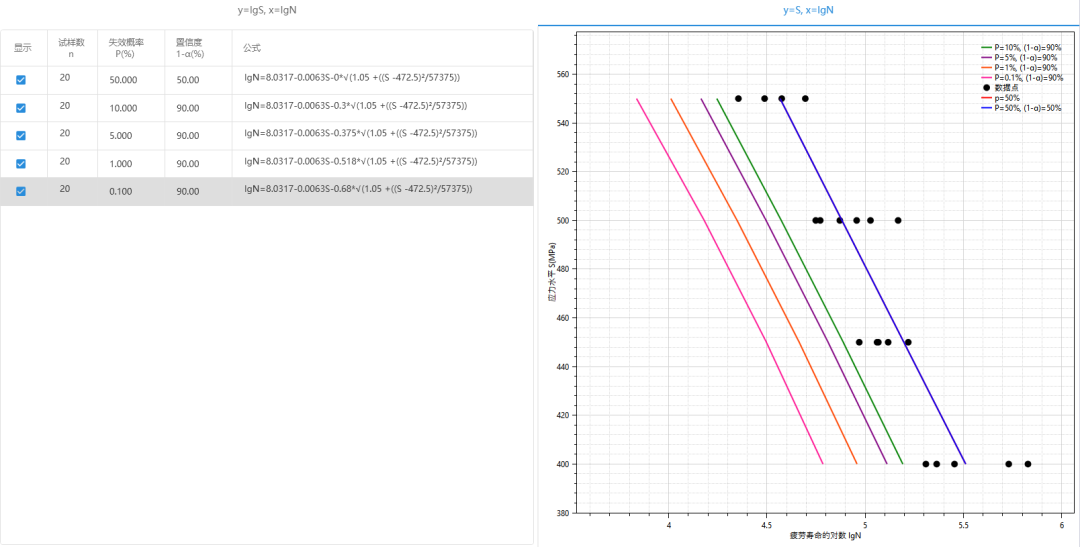

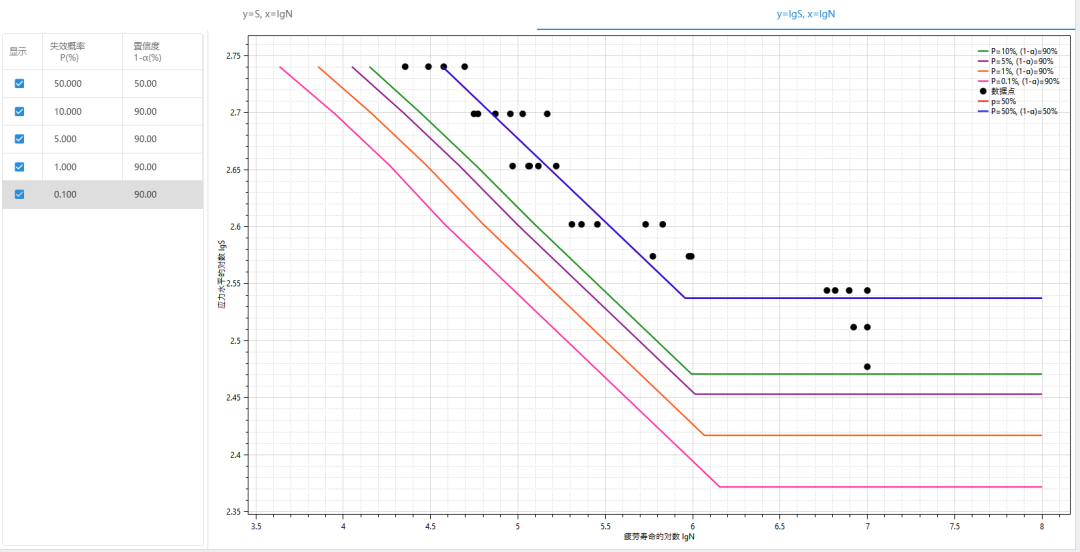

图1：不同失效概率及置信度下应力（S）与疲劳寿命对数（lgN）关系图

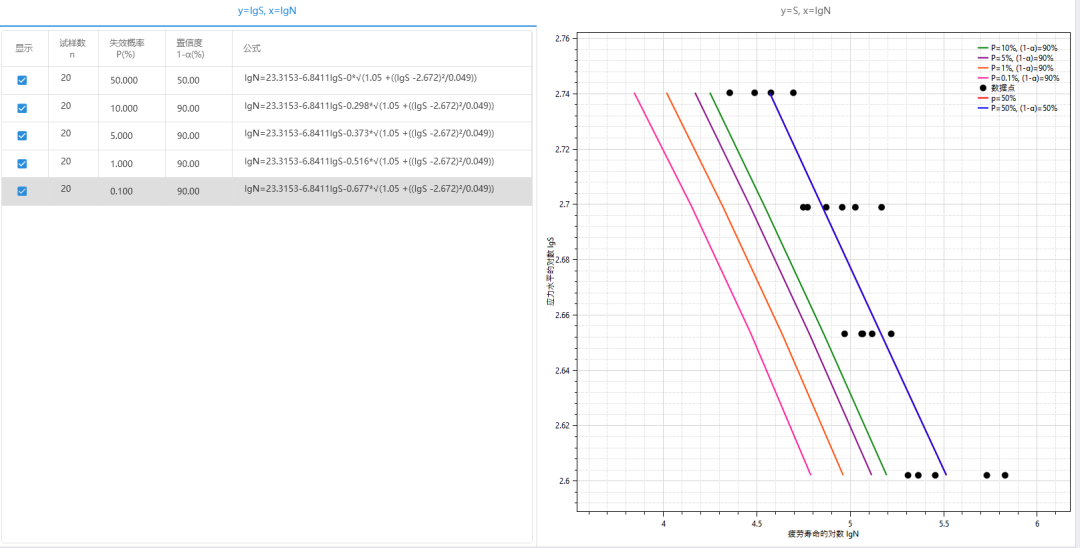

图2：不同失效概率及置信度下S-N曲线族

上一期文章，泛亚体育在固定寿命目标下，得到15根试样的疲劳强度平均值。但绘制P-S-N曲线，同样不不能仅计算平均值。

此处采用统计容限法，将升降法数据转化为不同失效概率P与不同置信度（1-α）组合下的疲劳强度极限值。

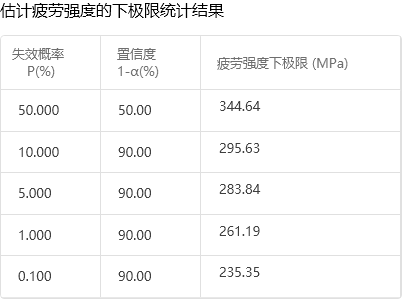

图3：置信度为90%下的疲劳强度下极限

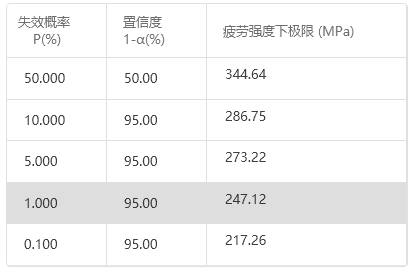

图4：置信度为95%下的疲劳强度下极限

通过DynaAnalyzeExpert“P-S-N全曲线”模块将上述步骤的数据自动拟合，即可获得完整的P-S-N曲线：

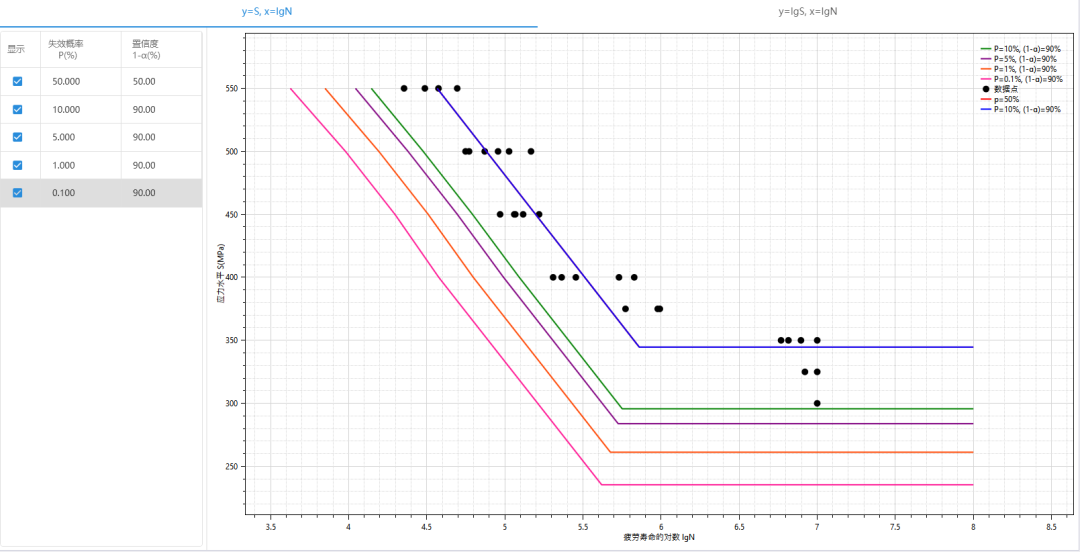

图5：不同失效概率及置信度下应力（S）与疲劳寿命对数（lgN）关系图

图6：P-S-N全曲线

由曲线可以得出：

由此，通过疲劳试验获得的材料疲劳性能数据得以有效应用于工程实践。

传统P-S-N曲线绘制过程中，涉及大量公式计算与模型拟合，且需反复查阅试验标准，不仅耗时费力，且易出错、重复性工作繁多。

DynaAnalyzeExpert将上述复杂计算封装于后台，并与泛亚体育试验电液伺服疲劳试验机协同运作。试验人员仅需：

①选择对应试验模块；

②设定目标存活率、置信度等参数。

即可获得完整的P-S-N全曲线，从而有效确定材料的安全疲劳极限。

本系列文章完整呈现了金属疲劳性能表征中两条核心曲线的绘制流程，系统回答了“在给定可靠度下材料能承受多久”这一工程应用“定海神针”。

借助泛亚体育试验电液伺服疲劳试验机与DynaAnalyzeExpert测试软件，实现了从物理测试到数据统计与计算的全链条软硬协同闭环，显著减少了人工计算与查表工作量，大幅提升了工作效率，精准完成了从理论验证到实际生产应用的全流程衔接。
